針焰試驗是根據 IEC60695-11-5 、GB4706.1 GB/T5169.5等標準規定使用小火焰起燃源程序的仿真試驗項目。
針焰試驗是用規定尺寸 (Φ0.9mm ) 的針狀燃燒器，通以特定燃?xì)?( 丁烷 ) ，以 45°角定時定向施燃試品，視試品是否引燃及持燃時間和燃燒長度來評定設備內部因故障條件造成的小火焰的著火危險性。

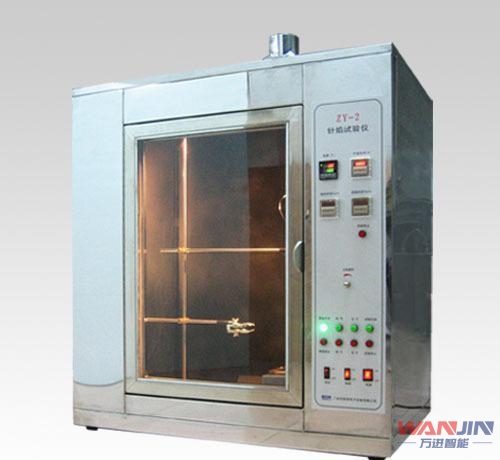

針焰試驗儀適用于照明、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件、輔件等電工電子設備及其部件、組件的研究、生產和質檢部門，也適用于絕緣材料、工程塑料或其它固體可燃材料行業。
|
針狀燃燒器 |
內孔 Φ 0.5mm ± 0.1mm ，外徑 ≤Φ 0.9mm ，長 ≥ 35mm，不銹鋼 |
|
燃燒器角度 |
傾斜 45°( 試驗時 )或垂直 ( 調節火焰高度時 ) |
|
施燃時間 |
0-99.99s±0.1s可調 (一般選擇為30s) |
|
持燃時間 |
0-99.99s±0.1s，自動記錄，手動暫停 |
|
火焰高度 |
12mm ± 1mm (帶高度測量器具) |
|
施燃?xì)怏w |
95% 丁烷氣 ( 可采用瓶裝打火機氣體 ) |
|
溫度范圍 |
0~1000℃ |
|
火焰要求 |
從100℃±2℃升到700℃±3℃的時間在23.5秒±1秒之內 |
|
測溫?zé)犭娕?/span> |
Φ0.5mm鎧裝（K型）熱電偶（進口產品） |
|
試驗背景 |
黑背景 |
|
試驗過程 |
試驗程序自動控制，獨立抽風 |
|
參照標準 |
IEC60695-11-5：2004 、GB/T5169.5-2008、GB4706.1-2005 |
|
工作室體積 |
0.5 立方，不銹鋼機箱（可根據不同標準定做0.75 m3 或 1 m3 ） |
|
設備外尺寸 |
1000mm寬×650mm深×1300mm高 |
|
供電電源 |
AC220V，50Hz，≤500W |
